Heute geht es um ein kleines Thema, das mich im Alltag mehr genervt hat, als es eigentlich sollte: die Dämmschalen meiner Frostschutzventile. Für meine Panasonic Aquarea L brauchte ich ein sauberes Frostschutzkonzept. Die technische Lösung war schnell klar – die mechanische Umsetzung war es leider nicht ganz.
Worum es in diesem Beitrag geht
Dieser Artikel zeigt keine komplette Wärmepumpeninstallation, sondern eine kleine praktische Verbesserung an einem bereits vorhandenen Frostschutzaufbau. Es geht um die Frage: Wie bekommt man die Dämmschalen der Frostschutzventile so befestigt, dass sie sauber sitzen und nicht ständig verrutschen?
Warum überhaupt ein Frostschutzkonzept?
Bei einer außen aufgestellten Monoblock-Wärmepumpe befinden sich wasserführende Leitungen außerhalb des Gebäudes. Genau dort muss man sich Gedanken machen, was bei Frost, Stromausfall oder längerem Stillstand passiert. Friert Wasser in diesen Bereichen ein, kann das im schlimmsten Fall zu Schäden an Leitungen oder Komponenten führen.
Für meinen Aufbau kamen im Grunde zwei Möglichkeiten in Frage:
Frostschutzventile
Die Ventile sitzen direkt an der Wärmepumpe und können bei kritischen Temperaturen Wasser ablassen, bevor es im Außenbereich einfriert.
Glykolgemisch
Der Heizkreis wird mit einem geeigneten Frostschutzgemisch betrieben. Das schützt zwar vor Frost, bringt aber zusätzliche Punkte wie Konzentration, Wartung und Systemverträglichkeit mit sich.
Da ich keinen zweiten Kreis aufbauen und auch kein Glykolgemisch im gesamten Kreislauf verwenden wollte, blieben für mich die Frostschutzventile als sinnvollste Lösung übrig.
Wichtiger Hinweis
Ein Frostschutzkonzept muss zur jeweiligen Anlage passen. Dieser Beitrag ist ein Erfahrungsbericht zu meinem eigenen Aufbau und ersetzt keine Planung durch einen Fachbetrieb. Besonders bei Wärmepumpen, Frostschutz, hydraulischer Einbindung und Herstellervorgaben sollte sauber geprüft werden, welche Lösung zur Anlage passt.
Die passenden Frostschutzventile
Nach einiger Recherche habe ich ein Frostschutzventil-Set gefunden, das für meinen Aufbau passte und direkt mit passenden Dämmschalen erhältlich war. Genau diese Dämmschalen waren mir wichtig, weil die Ventile im Außenbereich sitzen und nicht unnötig auskühlen sollen.
Verwendetes Ventil-Set
Das von mir verwendete Set findet ihr hier: Frostschutzventil-Set für Wärmepumpen.
Das Problem mit den Dämmschalen
Die Frostschutzventile selbst waren nicht das Problem. Was mich gestört hat, waren die Dämmschalen. Sie passen grundsätzlich, aber sie sitzen nicht so fest, wie ich es mir für einen dauerhaften Außenbereich wünschen würde.
Je nach Montageposition können sich die Schalen verdrehen, leicht öffnen oder auseinanderfallen. Das ist kein dramatischer Fehler, aber genau so eine Kleinigkeit, die auf Dauer nervt – vor allem, wenn man eigentlich möchte, dass alles sauber, ordentlich und zuverlässig an seinem Platz bleibt.
Was mich gestört hat
- Dämmschalen sitzen nicht dauerhaft fest genug
- Schalen können sich verdrehen
- Hälften können sich voneinander lösen
- Optisch wirkt der Aufbau schnell unsauber
- Nachkontrolle wird unnötig nervig
Was ich erreichen wollte
- Die Dämmschalen sollen fest an Ort und Stelle bleiben
- Die Klemmung soll ohne großen Aufwand montierbar sein
- Keine Änderung am Frostschutzventil selbst
- Saubere Optik im Außenbereich
- Witterungsbeständiges Material

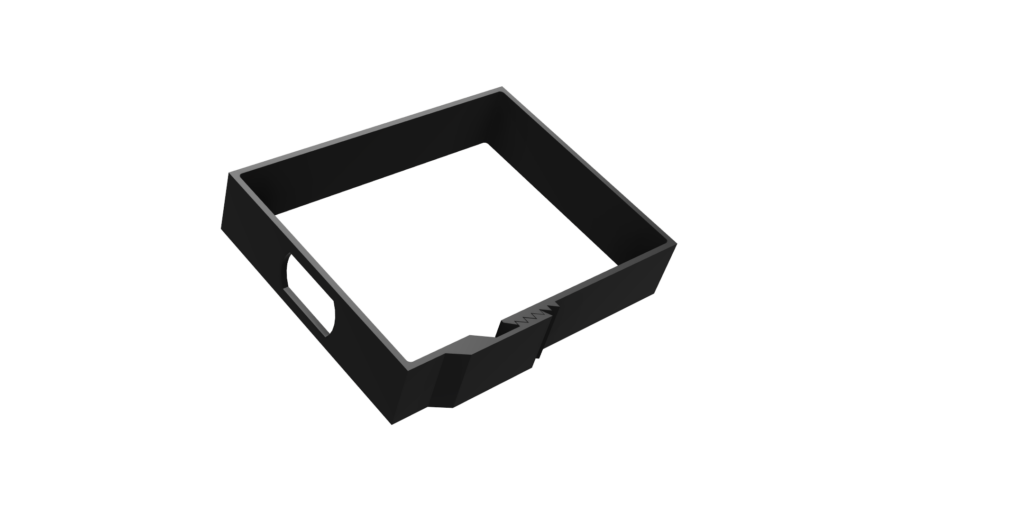

Meine Lösung: eine 3D-gedruckte Klemmung
Also war der nächste Schritt klar: Fusion 360 öffnen und eine passende Klemmung für genau diese Dämmschalen konstruieren.
Die Idee war bewusst einfach gehalten. Die Klemmung soll außen um die Dämmschale greifen, die beiden Hälften zusammenhalten und verhindern, dass sich die Dämmung verdreht oder öffnet. Das Frostschutzventil selbst bleibt dabei unverändert.
Das Ergebnis
Das gedruckte Teil passt sauber um die Dämmschalen und haltet sie zuverlässig an Ort und Stelle. Genau das war das Ziel: keine komplizierte Zusatztechnik, sondern eine kleine mechanische Lösung für ein nerviges Alltagsproblem.
Warum ich ASA verwendet habe
Da die Teile im Außenbereich beziehungsweise in der Nähe der Außeneinheit eingesetzt werden, kam für mich kein beliebiges Material in Frage. Ich habe die Klemmungen bewusst aus ASA gedruckt.
ASA eignet sich für solche Anwendungen besser als viele einfache Standardfilamente, weil es im Vergleich zu PLA deutlich witterungsbeständiger und UV-stabiler ist. Gerade bei Bauteilen, die Sonne, Temperaturwechseln und Feuchtigkeit ausgesetzt sein können, ist das für mich ein wichtiger Punkt.
Witterung
Die Halterung sitzt in einem Bereich, der Temperaturwechseln und Feuchtigkeit ausgesetzt sein kann. Dafür wollte ich ein robusteres Material verwenden.
UV-Beständigkeit
ASA ist für Außenanwendungen besser geeignet als PLA, da es UV-Einwirkung deutlich besser wegsteckt.
Formstabilität
Die Klemmung soll auch bei wechselnden Temperaturen ihre Form behalten und die Dämmschalen dauerhaft an Ort und Stelle halten.
Montage
Die Montage ist bewusst simpel gehalten. Die Dämmschalen werden wie vorgesehen um die Frostschutzventile gelegt. Anschließend wird die gedruckte Klemmung außen aufgesetzt und hält die Schalen zusammen.
Funktion des Ventils nicht blockieren
Die Klemmung ist nur dafür gedacht, die Dämmschalen an Ort und Stelle zu halten. Sie darf das Frostschutzventil nicht mechanisch blockieren, nicht auf bewegliche oder auslösende Teile drücken und die eigentliche Frostschutzfunktion nicht beeinträchtigen.
Die fertigen Teile
Die fertigen Klemmungen gibt es auch bei mir im Shop. Sie sind für genau diese Dämmschalen ausgelegt und passen bei meinem verwendeten Frostschutzventil-Set sauber um die Isolierung.
Shop-Hinweis
SHOP-LINK kommt noch
Hinweis: Die Klemmung ist als Halterung für die Dämmschalen gedacht. Sie ersetzt kein Frostschutzventil und verändert nicht die technische Funktion der Wärmepumpe.
Fazit
Manchmal sind es nicht die großen Umbauten, sondern die kleinen Details, die am Ende den Unterschied machen. Die Frostschutzventile waren die richtige technische Lösung für meinen Aufbau. Die Dämmschalen brauchten aber noch eine saubere mechanische Fixierung.
Mit einer kleinen Konstruktion in Fusion 360 und einem 3D-Druck aus ASA sitzt die Dämmung jetzt so, wie ich es mir vorgestellt habe: sauber, fest und ordentlich.
Mein persönliches Ergebnis
Die Klemmung ist ein kleines Bauteil mit großem Nutzen. Sie hält die Dämmschalen zuverlässig zusammen, verbessert die Optik und sorgt dafür, dass ich mich nicht ständig über verrutschende Isolierung ärgern muss.
